Vilka är skillnaderna mellan rätvinkliga, nedsänkta och raka pulsventiler? Hur väljer man utifrån krav?

Den elektromagnetiska pulsventilen fungerar som de viktigaste aktiveringskomponenterna i pulsstrålerengöringssystem som trycklufts-"omkopplare" för pulsjet-påshusdammuppsamlare. Dess prestanda påverkar direkt uppsamlarens bearbetningskapacitet och dammfångningseffektivitet. För att hjälpa industrianvändare att korrekt förstå de tekniska skillnaderna mellan de tre vanliga pulsventiltyperna – rät vinkel, nedsänkt och rakt igenom – och att vetenskapligt formulera urvalsplaner, skisserar denna artikel systematiskt strukturen, principerna och tillämpliga scenarierna för dessa ventiler baserat på industrins tekniska specifikationer och produktegenskaper. Den ger referens för teknisk design för dammborttagning och drift och underhåll av utrustning.

I. Kärndefinitioner och strukturella egenskaper hos de tre pulsventiltyperna

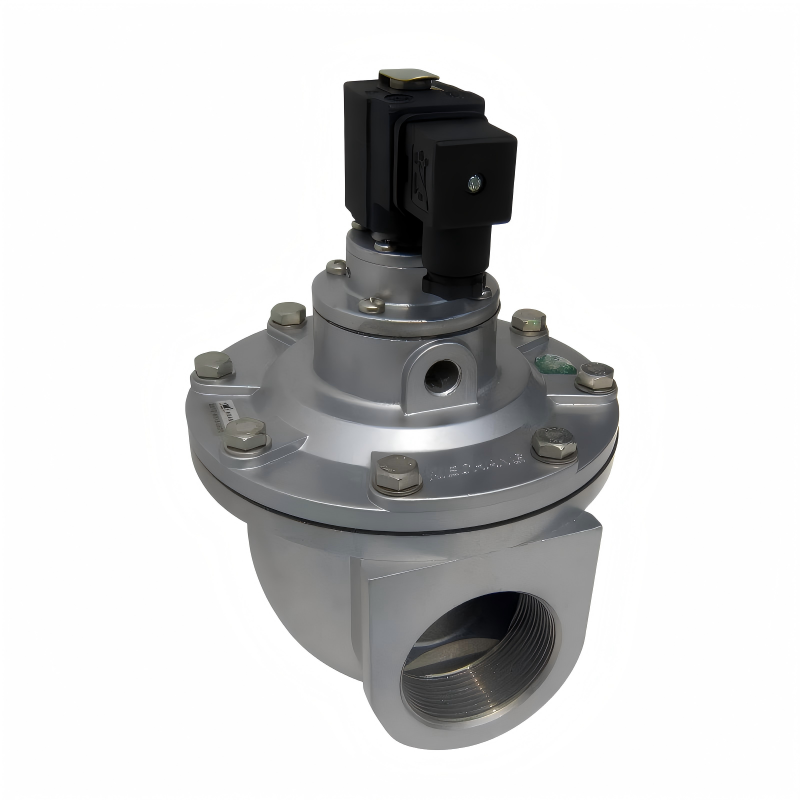

Högervinklad elektromagnetisk pulsventil

Dess kännetecken är att den rätvinkliga ventilens luftintags- och utloppsrör har en vinkel på 90°. Ventilhuset och huven är pressgjutna med aluminiumlegeringsmaterial. Efter ytbehandling uppvisar de utmärkt korrosionsbeständighet. Membranet och tätningspackningen tillverkas med hjälp av en vulkaniserad kompositprocess. Råmaterialen för det elektromagnetiska pilothuvudet består av högeffektiva magnetiska material och rostfria magnetiska skärmningsmaterial. Kritiska komponenter som fjädrar och fästelement är gjorda av rostfritt stål. Anslutningsmetod: Luftfördelarens (lufttankens) rör och dammsamlarens blåsrör förs in i ventilens inlopp respektive utlopp, tätade med klämmuttrar i båda ändar.

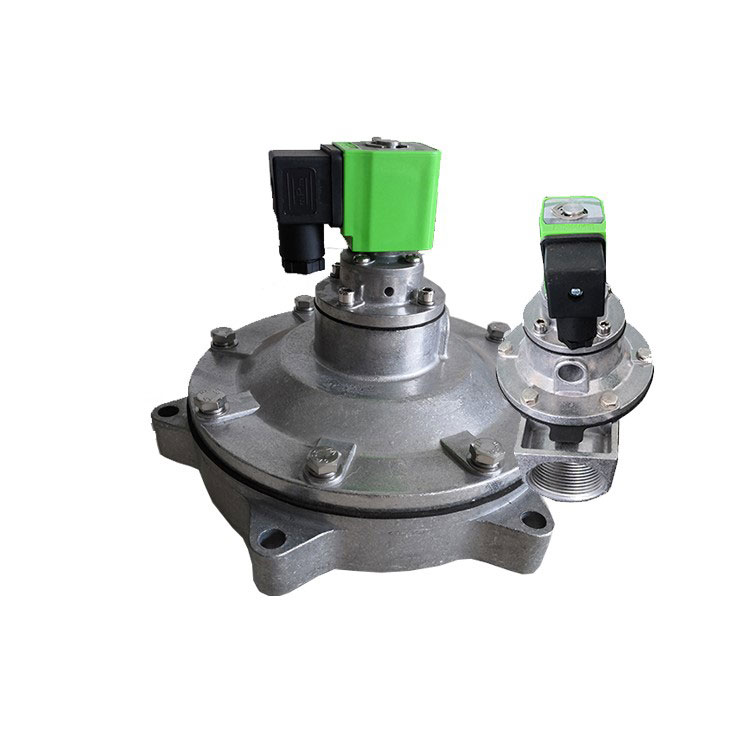

Nedsänkt elektromagnetisk pulsventil

Består av ett elektromagnetiskt pilothuvud, membranenhet (membran, tryckfjäder, tätning) och ventilhus. Installerad nedsänkt i luftbehållaren, ansluts den till behållaren via en fläns. Utloppsporten är centralt placerad i ventilkroppen inuti behållaren och sträcker sig genom komponenter som en väggpenetrerande anordning för att komma in i blåskammaren för drift. Denna ventiltyp har optimerad flödeskanaldesign som effektivt minskar gasflödesmotståndet, vilket säkerställer stabil drift även under lågtrycksförhållanden. Denna design sänker energiförbrukningen och förlänger membranets livslängd.

Rak genomgående elektromagnetisk pulsventil

Mittlinjerna för luftintaget och luftutloppet är riktade i en rak linje utan vinkelavvikelse, med gasflödesriktningen tydligt markerad på ventilhusets yta. Installation innebär att ena änden kopplas till luftröret som sträcker sig från lufttanken och den andra änden till blåskammarens luftrör. Dess enkla struktur underlättar installationen, vilket gör den till en vanlig komponent i lufttanks pulsdammsugare.

II. Jämförande analys av gemensamma och särskiljande arbetsprinciper

Arbetsprincip för rätvinkliga pulsventiler

Ett membran i ventilen delar upp den i främre och bakre luftkammare. När tryckluft tillförs kommer den in i den bakre kammaren via en gasspjällsport. Trycket i den bakre kammaren tvingar membranet att täta utloppsporten, vilket placerar ventilen i "stängt" tillstånd.

En elektrisk signal från pulsjetstyrinstrumentet flyttar den elektromagnetiska pulsventilens ankare och öppnar den bakre kammarens ventilationshål. Den bakre kammaren minskar snabbt trycket, vilket gör att membranet dras tillbaka. Tryckluft strömmar sedan genom ventilutloppet och placerar pulsventilen i "öppet" tillstånd. Den omedelbara frigöringen av tryckluft skapar en jetström.

När den elektriska signalen från pulsregulatorn upphör återställs ventilankaret. Den bakre kammarens ventil stänger och trycket i den bakre kammaren stiger, vilket tvingar tillbaka membranet mot ventilutloppet. Pulsventilen återgår till "stängt" tillstånd.

Arbetsprincip för nedsänkt pulsventil

Pulsventilen är uppdelad i främre och bakre kammare. När tryckluft tillförs kommer den in i den bakre kammaren genom en gasspjällsöppning. Trycket i den bakre kammaren tvingar membranet att täta ventilutloppet, vilket håller pulsventilen i "stängt" tillstånd.

När en elektrisk signal från pulsregulatorn flyttar ventilankaret öppnas den bakre kammarens ventil. Snabb tryckförlust i den bakre kammaren gör att membranet rör sig, vilket gör att tryckluft kan strömma ut genom ventilutloppet. Pulsventilen går in i det "öppna" tillståndet och släpper tillfälligt ut en skur av tryckluft.

När den elektriska signalen från pulsregulatorn upphör, återställs ventilankaret, den bakre kammarens ventilationsöppning stängs och trycket i den bakre kammaren stiger, vilket tvingar membranet att täta ventilutloppet. Pulsventilen återgår till "stängt" tillstånd.

Arbetsprincipen för den raka pulsventilen

1. Strömavstängning: Tryckluft kommer in i den bakre kammaren genom gasspjällshålet. Bakre kammartryck > främre kammartryck, tryck på membranet för att täta huvudventilens utlopp och stänger ventilen.

2. Startöppning: Pulsregulatorn skickar en signal, elektromagnetisk kraft lyfter ankaret och öppnar ventilationshålet. Den bakre kammaren minskar snabbt trycket, vilket skapar en tryckskillnad mellan den främre och bakre kammaren. Membranet rör sig bakåt, öppnar huvudventilporten och tryckluft blåses ut.

3. Avstängningsåterställning: När den elektriska signalen upphör, återgår ankarfjädern och stänger ventilationshålet. Trycket i den bakre kammaren återställs genom gasspjällshålet, vilket gör att membranet återställs och stänger huvudventilporten och återgår till det ursprungliga tillståndet.

III. Viktiga tekniska parametrar och urvalskriterier

Standardisering av kärntekniska parametrar: Inhemska rätvinkliga och raka pulsventiler arbetar inom ett tryckområde på 0,4-0,6 MPa. Importerade motsvarigheter fungerar enhetligt vid 0,4-0,6 MPa oavsett typ. Båda kategorierna uppvisar inga grundläggande skillnader i trycktolerans eller appliceringstryckklassificeringar.

Tre kärnprinciper för vetenskapligt urval

1. Driftstryckkompatibilitetsprincip: För lågtrycksscenarier (som kräver minskat lufttryck), prioritera nedsänkta elektromagnetiska pulsventiler. För standardtryckförhållanden (0,4-0,6MPa), välj flexibelt rätvinkliga eller raka genomgående typer baserat på installationsbegränsningar.

2. Installationsutrymmesmatchningsprincip: När lufttanken och blåsröret är vertikalt inriktade, använd rätvinkliga elektromagnetiska pulsventiler. För linjära layouter, använd raka elektromagnetiska pulsventiler. När intern installation inuti lufttanken krävs, är nedsänkta elektromagnetiska pulsventiler att föredra.

3. Utrustningstyp Korrespondensprincip: Luftboxens pulsdammuppsamlare bör i första hand använda raka elektromagnetiska pulsventiler. Pulse baghouse dammsamlare kan välja rätvinkliga elektromagnetiska pulsventiler baserat på installationsvinkel. För stora dammuppsamlingssystem som arbetar under lågtrycksförhållanden rekommenderas nedsänkta elektromagnetiska pulsventiler.

IV. Industriapplikationskontext och Outlook

Elektromagnetisk pulsventil används i stor utsträckning i dammuppsamlingsapplikationer, och dess prestandastabilitet påverkar direkt miljöbehandlingseffektiviteten och industriell produktionskontinuitet. När miljöstandarderna fortsätter att förbättras fortsätter kraven på energieffektiva och långlivade pulsventiler att öka. Denna version av tekniska jämförelser och urvalsriktlinjer för tre vanliga pulsventiltyper syftar till att hjälpa industrianvändare att undvika valgropar, förbättra dammuppsamlingssystemets effektivitet och minska driftskostnaderna. I framtiden kommer tekniska framsteg att fokusera på mer exakt tryckkontroll, förlängd livslängd och bredare anpassningsförmåga till olika driftsförhållanden, vilket ger kärnkomponentstöd för industriell grön omvandling.
