DMF-Z-20 Pulsventil

DMF-Z-20 rätvinklig elektromagnetisk pulsventil Den elektromagnetiska pulsventilen (även känd som en membranventil) fungerar som trycklufts-”omkopplaren” för pulsstrålerengöringssystemet i pulsjet-påshusdammuppsamlare. Styrt av signaler från pulsstrålestyrinstrumentet, utför den sekventiellt pulsstrålerengöring på filterpåsar efter rad (eller fack), och upprätthåller dammsamlarens motstånd inom ett förinställt område för att säkerställa dess bearbetningskapacitet och dammuppsamlingseffektivitet.

Schematiskt diagram:

Strukturella egenskaper:

DMF-Z-20 är en rätvinklig elektrisk pulsmagnetventil. Dess strukturella egenskaper är följande:

Rättvinklad design: Inloppet och utloppet bildar en 90° vinkel, vilket säkerställer jämnt luftflöde och lämplighet för installation mellan lufttankar och dammsamlarens blåsrör.

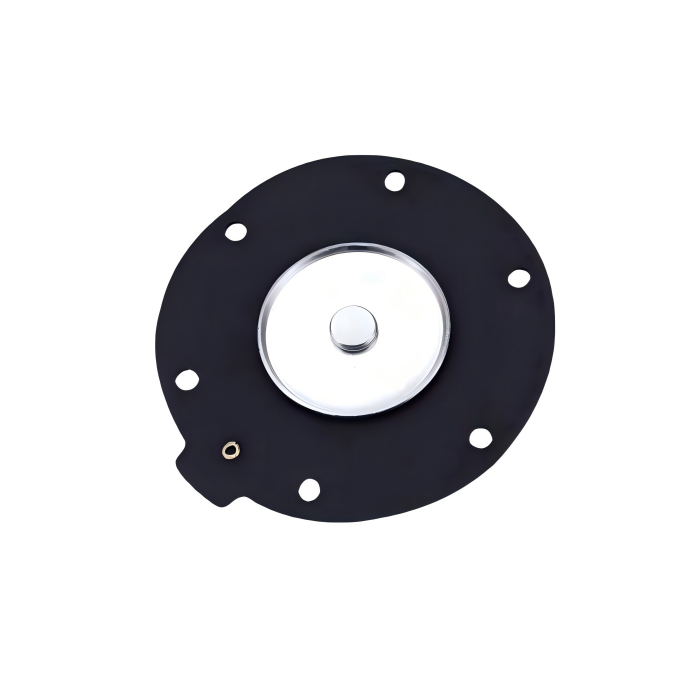

Nyckelkomponenter: Inkluderar ett elektromagnetiskt huvud, membran, ventilhus och fjäder. Ventilhuset är tillverkat av legerat aluminium, medan membranet vanligtvis har en nitrilgummiförstärkt struktur, som erbjuder slitstyrka och hög tätningsprestanda.

Anslutningsmetod: Har en G3/4" anslutningsgänga med en nominell diameter på 20 mm.

Membranaktivering: Manövreras av pneumatisk tryckskillnad. När strömförsörjningen är aktiverad, öppnar solenoidhuvudet avlastningsporten för att ventilera trycket i den bakre kammaren, vilket gör att gasen i främre kammaren kan lyfta membranet för tillbakablåsning. Vid strömavbrott återställs fjädern för att stänga öppningen, vilket återställer det förseglade tillståndet.

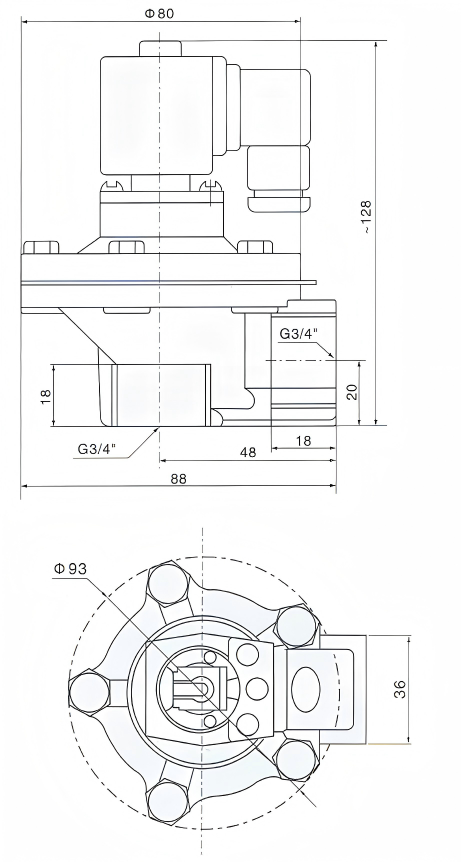

DMF-Z-20 övergripande mått:

Tekniska specifikationer:

Arbetsprincip:

DMF-Z-20 rätvinklig elektromagnetisk pulsventil Membranet delar upp den elektromagnetiska pulsventilen i främre och bakre luftkammare. När tryckluft tillförs kommer den in i den bakre kammaren genom gasspjällsöppningen. Vid denna tidpunkt tvingar det bakre kammartrycket membranenheten att täta ventilutloppet, vilket placerar den elektromagnetiska pulsventilen i "stängt" tillstånd.

En elektrisk signal från pulsjetstyrinstrumentet får ventilankaret att dras in. Detta öppnar avgasporten i den bakre kammaren, vilket snabbt minskar trycket. Membranenheten rör sig bakåt, vilket gör att tryckluft kan strömma genom ventilutloppet. Ventilen går in i "öppet" tillstånd.

När den elektriska signalen från pulsstrålestyrenheten upphör, återställs ankaret på den elektromagnetiska pulsventilen. Den bakre kammarens avgasport stängs och trycket i den bakre kammaren ökar, vilket tvingar membranenheten att täta tätt mot ventilutloppet. Den elektromagnetiska pulsventilen återgår till "stängt" tillstånd.

Användningsområden:

DMF-Z-20-kärnan är designad för puls-jet påshusdammuppsamlarrengöringssystem, kompatibel med filterpåsar, filterpatroner, keramiska rör och andra filtreringselement. Den fungerar som "switch" för tryckluft för tillbakablåsningssystemet. Dess applikationer är koncentrerade till industrimiljöer med hög damm:

Miljödammkontroll:Puls-jet rengöringssystem som är kompatibla med olika dammuppsamlare för påshus/patron.

Industriell tillverkning:Byggmaterial (cement/kalk), metallurgi (stål/smältning), gruvdrift, kemikalier, läkemedel, foderbearbetning, träbearbetning, papperstillverkning, etc.

Andra applikationer:Assisterad blåsning i pneumatiska transportsystem och utrustning/driftsförhållanden som kräver pulsstrålerengöring.
