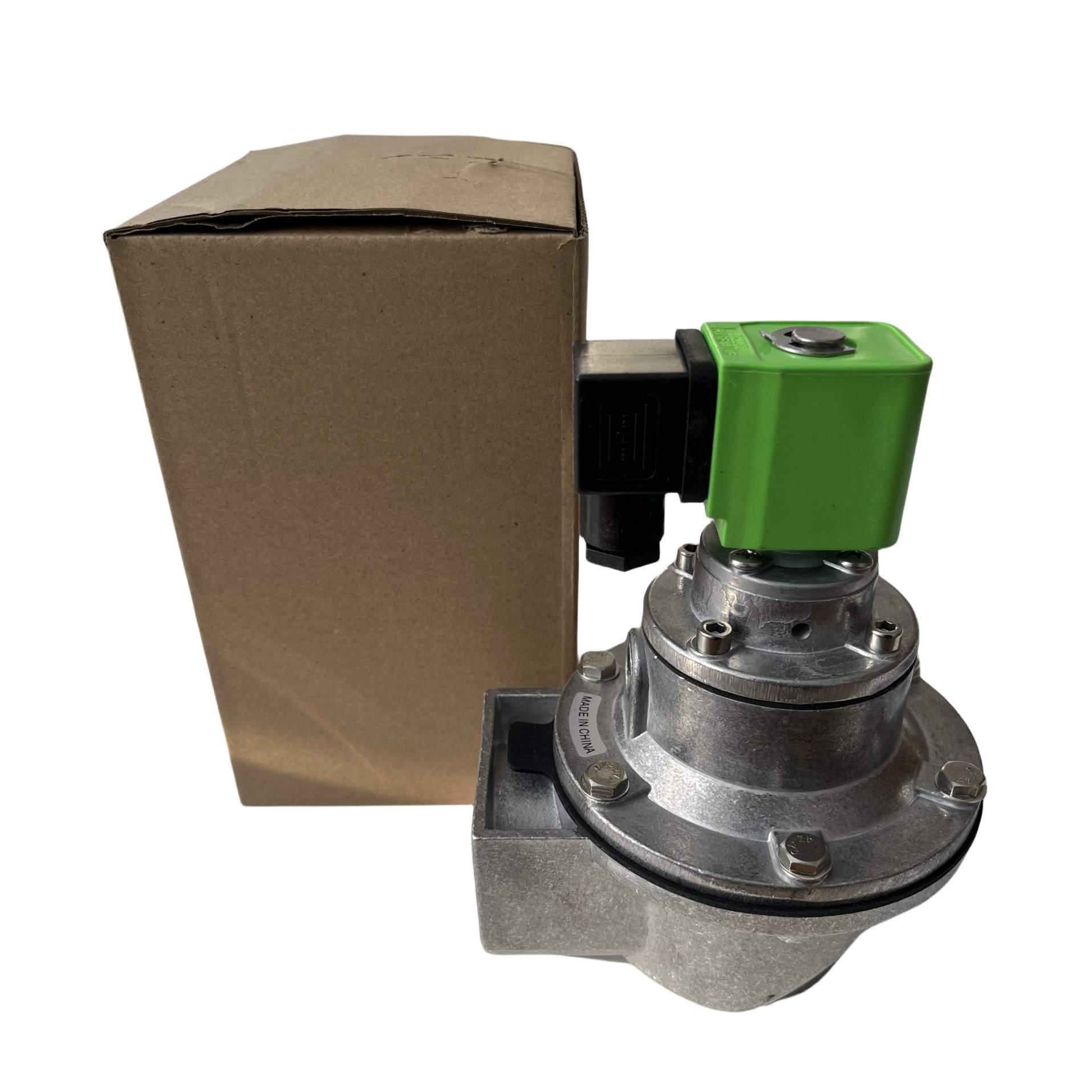

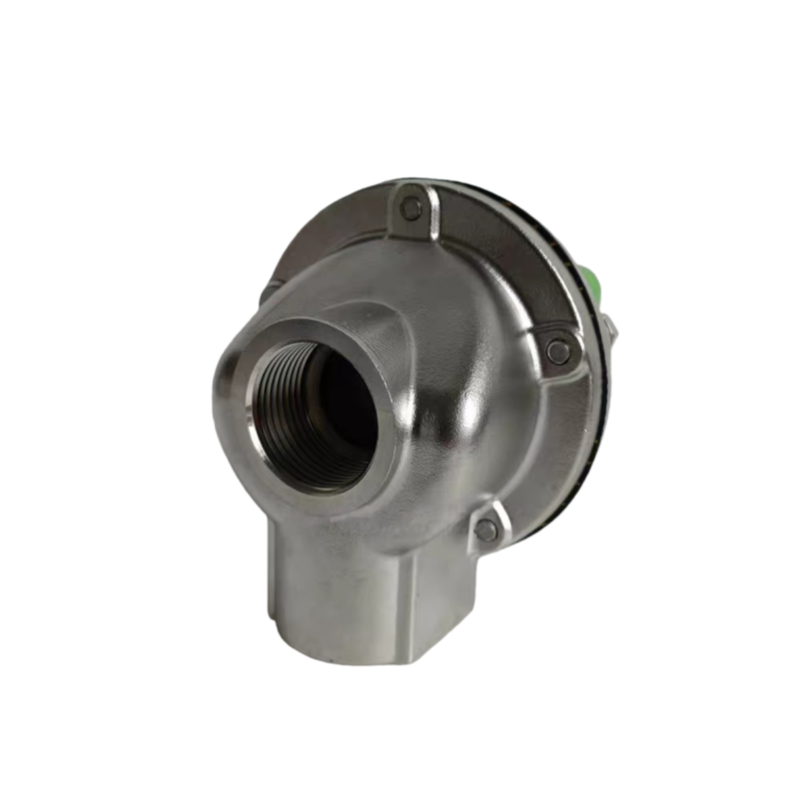

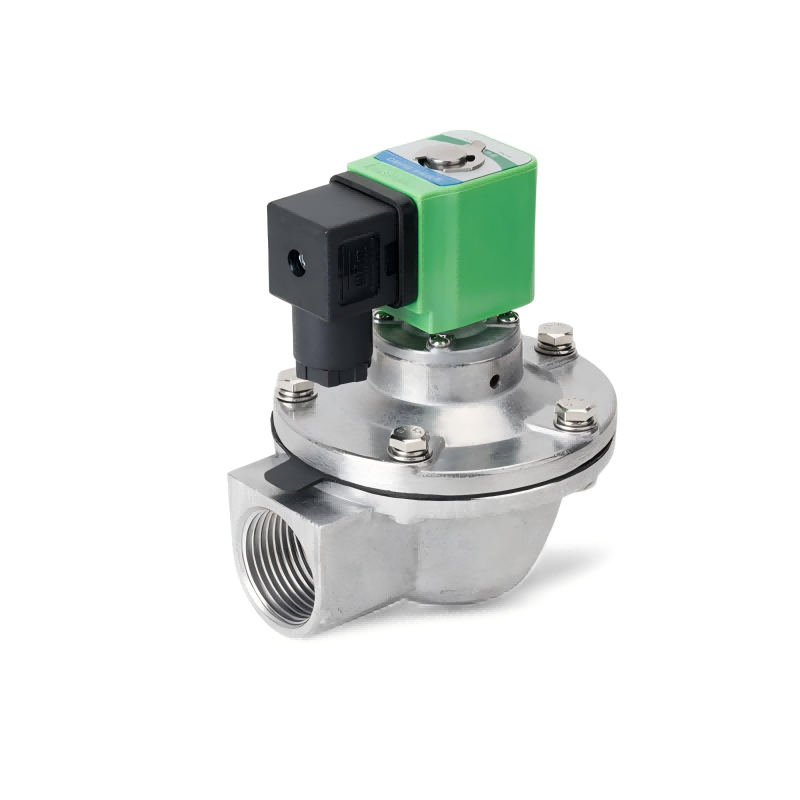

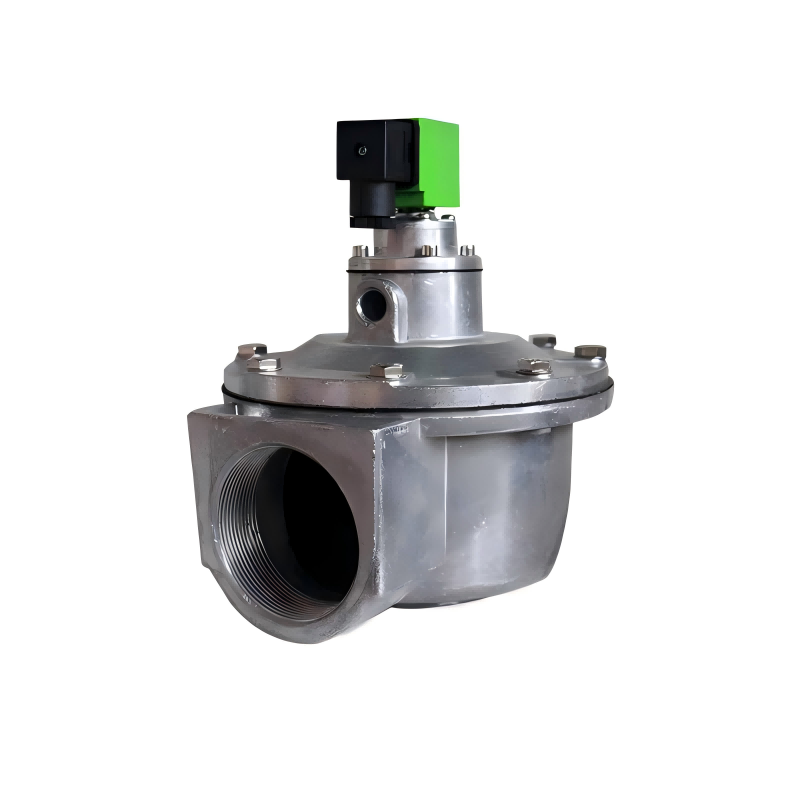

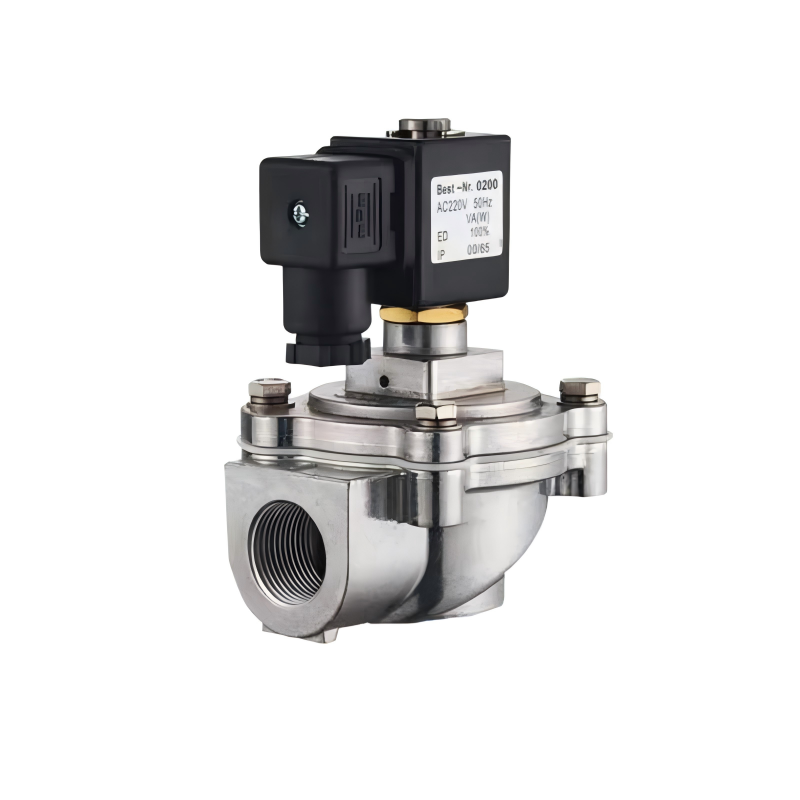

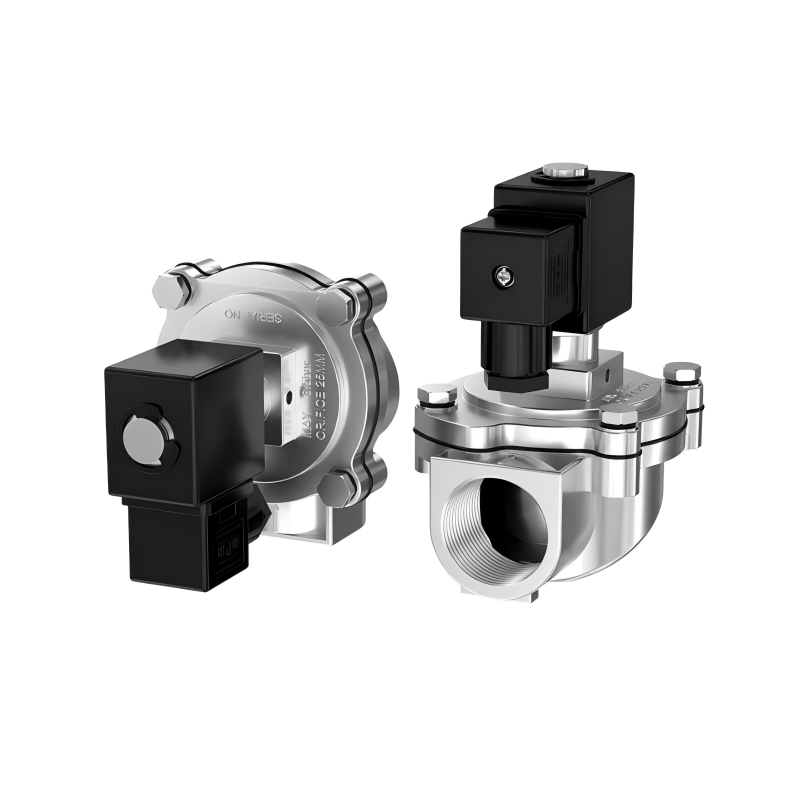

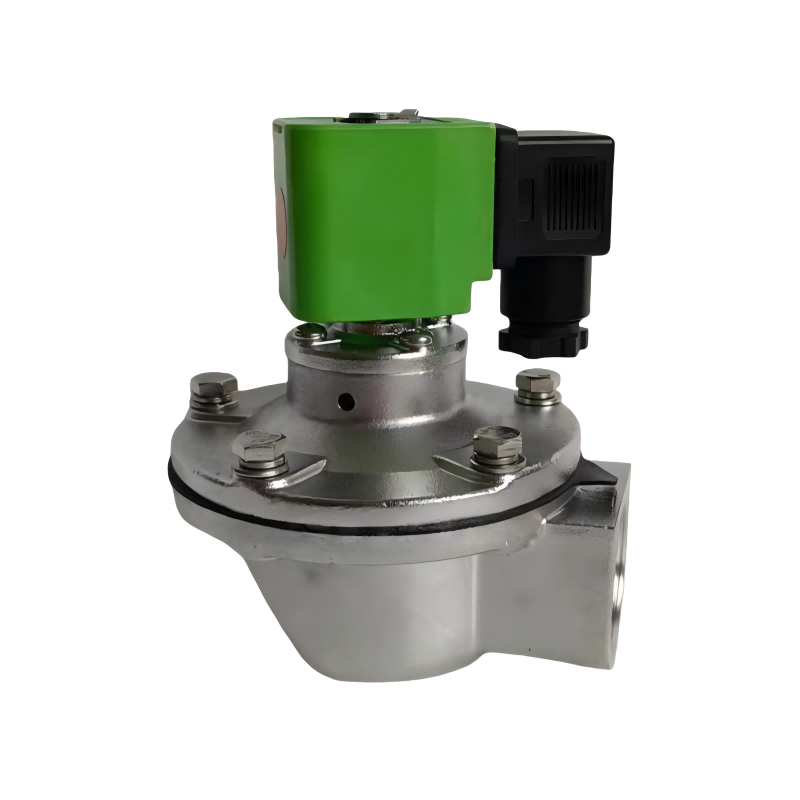

DMF-Z pulsventil

DMF-Z rätvinkliga elektromagnetiska pulsventilen är en specialiserad magnetventil designad speciellt för användning med dammsamlare. Den fungerar som tryckluftsomkopplare för puls-jet-rengöringssystemet i pulsjet-påshusdammuppsamlare. Styrd av utsignaler från pulsstrålestyrinstrumentet utför den sekventiellt pulsstrålerengöring på filterpåsar rad för rad (eller kammare för kammare). Detta håller dammsamlarens motstånd inom ett förinställt område, vilket säkerställer dess bearbetningskapacitet och dammuppsamlingseffektivitet samtidigt som målet att skaka damm från filterpåsarna uppnås.

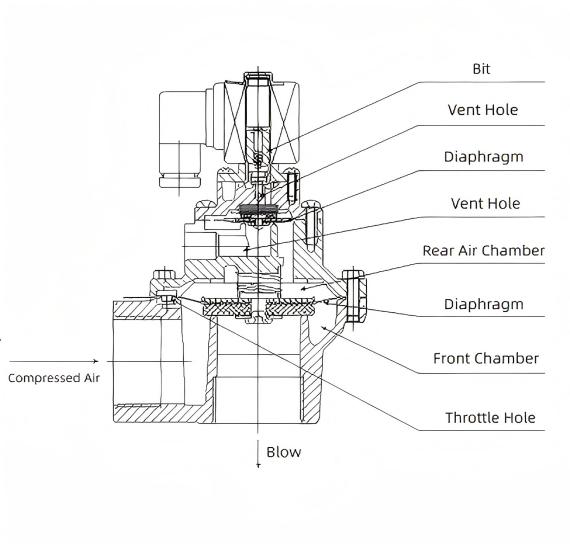

Schematiskt diagram

Strukturella egenskaper

Ventilhuset och locket på den rätvinkliga elektromagnetiska pulsventilen DMF-Z är tillverkade av pressgjuten aluminiumlegering. Efter ytbehandling uppvisar de utmärkt korrosionsbeständighet. Membranet och tätningspackningen är vulkaniserad och komposit med hjälp av nya processer. Det elektromagnetiska pilothuvudet är sammansatt av magnetiska material och magnetiska skärmningsmaterial av rostfritt stål. Fjädrar och fästelement är alla gjorda av rostfritt stål. Luftfördelarens (luftkammarens) anslutningsrör och dammsamlarens blåsrör förs in i ventilinloppet respektive utloppet. Båda ändarna tätas genom att dra åt kompressionsmuttrarna. Ventiler finns tillgängliga i tre specifikationer—20, 25 och 40S—för val i puls-jet baghouse-dammuppsamlare med olika lufthanterings- (renings)kapacitet. Ventilhuset och locket är pressgjutna för hög densitet, med en transparent lackbeläggning som förbättrar korrosionsbeständigheten. Membrantätningen använder en metall-gummikomposit för utmärkt styvhet och läckagefri prestanda. Det elektromagnetiska pilothuvudet ger stark magnetisk dragkraft med lyhörd och pålitlig drift. Ventilen uppvisar överlägsen öppningsprestanda och öppnar tillförlitligt vid 85 % av märkspänningen. Den uppvisar också utmärkta stängningsegenskaper och tätar tillförlitligt vid 0,15 MPa lufttryck.

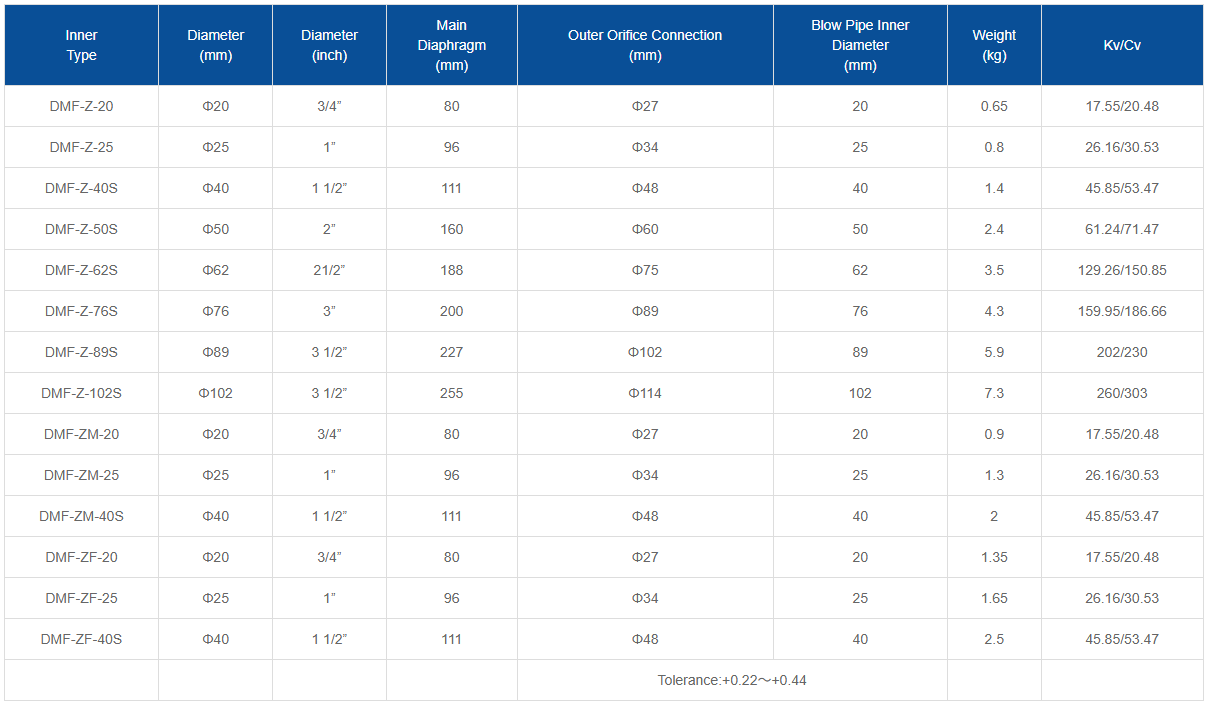

Parametrar

Arbetsprincip

Membranet delar upp den elektromagnetiska pulsventilen i främre och bakre kammare. När tryckluft tillförs genom gasspjällshålet in i den bakre kammaren, tvingar det bakre kammartrycket membranet att täta ventilutloppet, vilket placerar den elektromagnetiska pulsventilen i "stängt" tillstånd. När den elektriska signalen från pulsstrålestyrenheten upphör, återställs magnetventilankaret. Den bakre kammarens ventilationsöppning stängs och det ökade trycket i den bakre kammaren tvingar membranet att täta ventilutloppet, vilket återställer magnetventilen till "stängt" tillstånd. Den elektromagnetiska pulsventilen styr öppningen och stängningen av ventilhusets avlastningsport via elektriska signaler. Under ventilavlastning ventileras trycksatt gas i den bakre kammaren, medan trycksatt gas i den främre kammaren stryps av membranets vakuumport, vilket lyfter membranet för att initiera pulsblåsning. När ventilkroppen slutar att lossa, fyller trycksatt gas snabbt den bakre kammaren genom dämpningsöppningen. På grund av skillnaden i kraftbärande ytor på båda sidor av membranet mot ventilkroppen blir gaskraften i den bakre kammaren dominerande. Detta stänger på ett tillförlitligt sätt membranet över ventilens utloppsport och stoppar pulsventilens utlopp.

Användningsområden

Sektorn för dammborttagningsutrustning

Baghouse-dammuppsamlare: Som kärnkomponenten i puls-jet-rengöringssystemet styrs dessa enheter av puls-jet-kontroller för att sekventiellt blåsa tryckluft in i filterpåsar, vilket håller dammsamlarens motstånd inom förinställda gränser. Detta säkerställer konsekvent bearbetningskapacitet och dammuppsamlingseffektivitet, vilket gör dem allmänt använda för dammkontroll inom gruv-, byggmaterial-, metallurgi- och kemisk industri.

Air-Box Pulse Dust Collectors: Vissa rätvinkliga DMF-Z-pulsventiler kan integreras i puls-jet-systemen i air-box-pulsdammsamlare, och arbetar tillsammans med luftboxens struktur för att uppnå effektiv dammborttagning.

Fält för luftrening

Industriell luftreningsutrustning: Används för att kontrollera luftflödet, ta bort damm från filterytor, förbättra reningseffektiviteten och förlänga filtrets livslängd. Lämplig för industrier med stränga krav på luftrenhet, såsom elektronik, läkemedel och livsmedelsförädling.

Kommersiella luftreningssystem: I luftreningsutrustning för köpcentra, hotell, kontorsbyggnader och liknande lokaler hjälper DMF-Z pulsventiler till att uppnå effektiv luftfiltrering och rening.

Kemisk industri

Gasseparation och -rening: Används i gasseparationsenheter under kemisk produktion för att exakt kontrollera gasflödet och trycket, vilket säkerställer stabilitet och effektivitet i separationsprocessen.

Reaktorgaskontroll: Inom kemiska reaktorer reglerar den gasinlopp/utlopp och tryck för att upprätthålla stabila reaktionsförhållanden, vilket förbättrar reaktionskvaliteten och säkerheten.

Energisektorn

Termiska kraftverk: Styr flödet av förbränningsgaser och ånga för att optimera förbränningsprocesser, förbättra energieffektiviteten och minska utsläppen av föroreningar.

Gasreningssystem: Hanterar borttagning av damm och partiklar under gasrening för att säkerställa gaskvalitet och minimera miljöföroreningar.

Dammåtervinningssystem

Används för att reglera gasflöde, tryck och temperatur för effektiv dammåtervinning och återanvändning, vilket minimerar avgasföroreningar. Tillämpbar i dammåtervinningsstadier inom cement, keramik, glas och relaterade industrier.

Vätskekontrollsystem

Använd elektromagnetisk kraft för att exakt reglera vätskeinflöde och utflöde i industriell produktion. Används i vätskeöverförings- och mätsystem för kemisk industri, läkemedelsindustri, livsmedelsindustri och liknande industrier.
